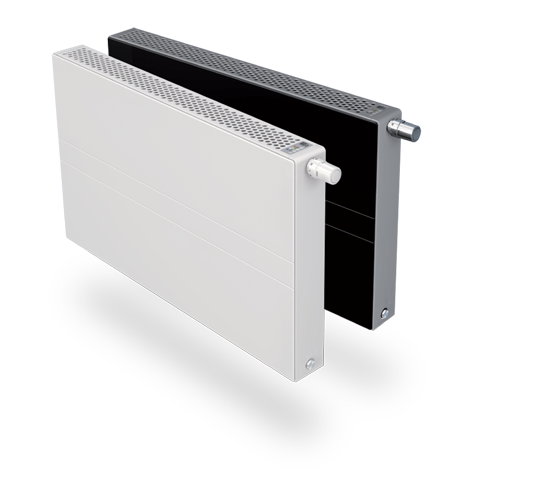

ULOW-E2

Düşük dolaşım sıcaklığında çalışan akıllı radyatör.
40°C altında bile mükemmel rahatlık sunan enerji tasarrufu sağlayan yüksek verimlilik.

Ortalamanın üzerinde yüksek ürün kalitesi için kalite mührü

Tanınan birçok uluslararası uzman ULOW-E2'nin eşsiz tasarım kalitesini ve geleceğe ışık tutan teknolojisini kabul ediyor.
reddot design award

Ve 2013 reddot ödülünü kazanan …
… FINIMETAL'den ULOW-E2! E2 teknolojisine sahip ULOW-E2'nin görsel tasarımı, Mart ayı başında ürün tasarımından dolayı 2013 reddot ödülünü kazanmıştır. Herkesin istediği bu uluslararası ödül, her yıl yenilikçi tasarım ürünlerine verilmektedir. Üstün güzellik ilham verir!

Videolar

ULOW-E2’yi bu kadar özel yapan, tamamen otomatik olarak veya kullanıcının çalışma gereksinimlerine göre statik ve dinamik çalışma arasında geçiş yapabilen akıllı kontrol sistemi ile birleştirilmiş, doğal ısı yayımını artıran fanlar ile donatılmış olmasıdır. Fanlar, bir tamamlayıcı görevi görmektedir ve sadece istendiğinde açılırlar çünkü bu cihaz, statik çalışma sırasında bile yüksek bir temel performans sergilemektedir.

Aşağıdaki videolarda akıllı E2 teknolojisi hakkında ilgi çekici bilgiler mevcuttur.

Avantajlar

Konsept

Genel koşullar

Günümüze kadar pazar durumu

Sonuç

Tüm film

Yenilenebilir enerji için yenilik

Verimli, ekonomik ve estetik düşük sıcaklıklı ısı transferi E2 teknolojisine sahip ULOW-E2 düşük dolaşım sıcaklıklıradyatör, düşük sıcaklıkta ısı transferini verimli, ekonomik veestetik biçimde yapabilen eşsiz bir ürün konseptidir.

Isi pompalari, güneş enerjisiyle isitma veyoğuşmali kazan teknolojisi ile uyumludur. ULOW-E2 düşük dolaşım ısılı radyatör,tüm modern, geleneksel enerjikaynakları (yakıt veya gazlı ısıtma sistemlerivs.) ve yenilenebilir enerji kaynakları(ısı pompaları, güneş enerjisiyle ısıtmavs.) ile 40°C ve daha düşük beslemesıcaklıklarında problemsiz kullanımsağlar.

ULOW-E2

ULOW-E2 ile geleceğin radyatörteknolojisini bugündenkullanıyorsunuz.

ULOW-E2, yüksek orandaki radyan ısısı ve talep üzerine fan ile optimize edilen ısıyayımısayesinde hızlı ısı yayılımı ve kısa reaksiyon süreleri temin eder. Kış aylarında gecesıcaklıklarındaki düşüşler veya odanın havalandırılmasından kaynaklanan ısı kaybı, hiçsorun değil, neredeyse hiç zaman almadan telafi edilebilir.

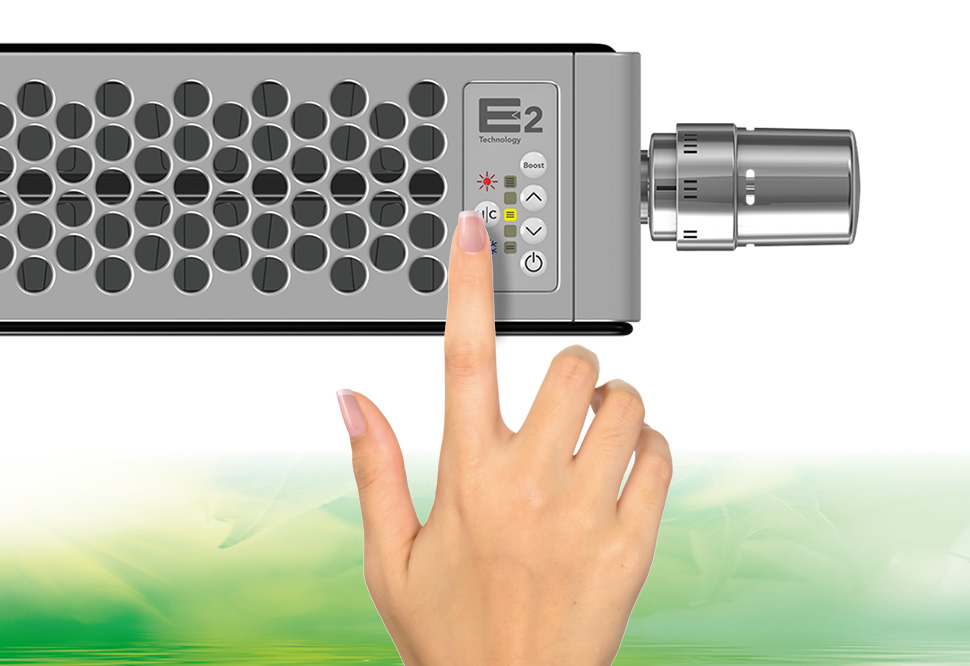

Yenilikçi TOUCHPAD ayar paneli

Ve 2013 reddot ödülünü kazanan …
… FINIMETAL'den ULOW-E2! E2 teknolojisine sahip ULOW-E2'nin görsel tasarımı, Mart ayı başında ürün tasarımından dolayı 2013 reddot ödülünü kazanmıştır. Herkesin istediği bu uluslararası ödül, her yıl yenilikçi tasarım ürünlerine verilmektedir. Üstün güzellik ilham verir!

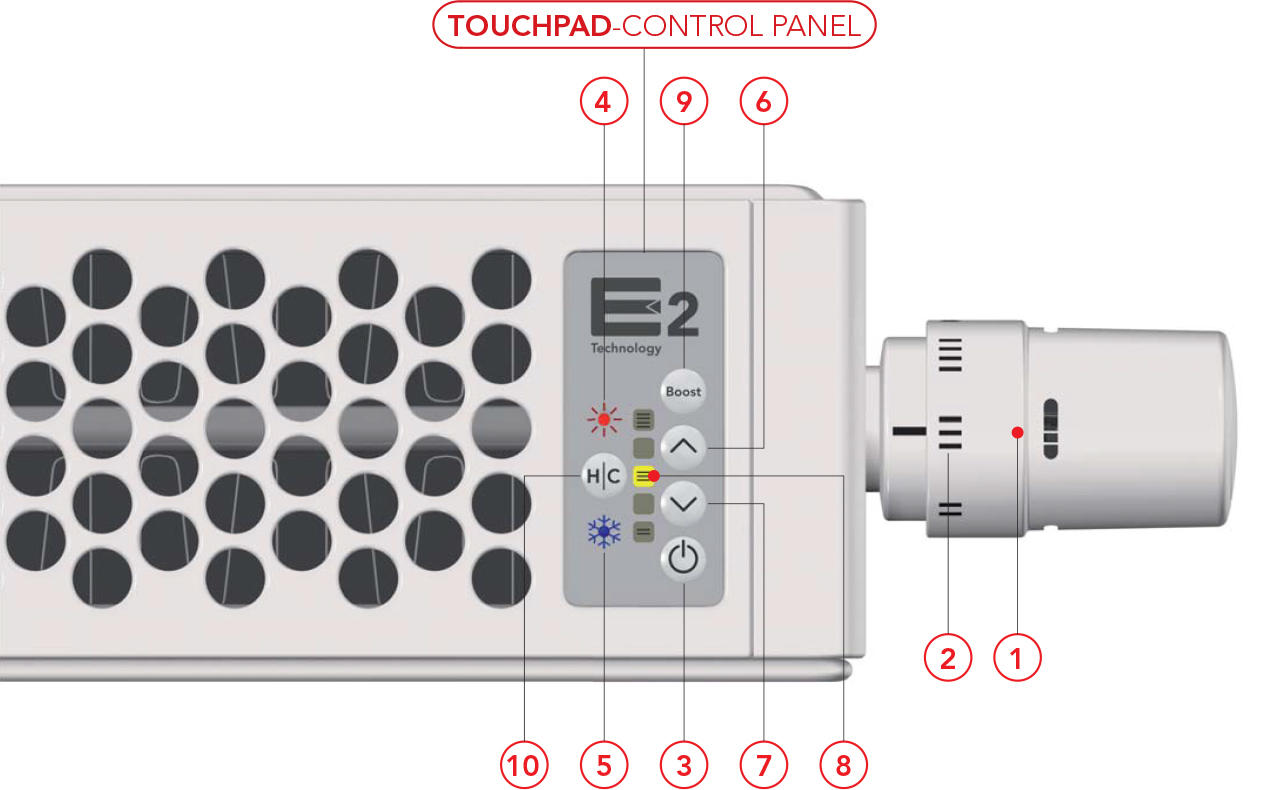

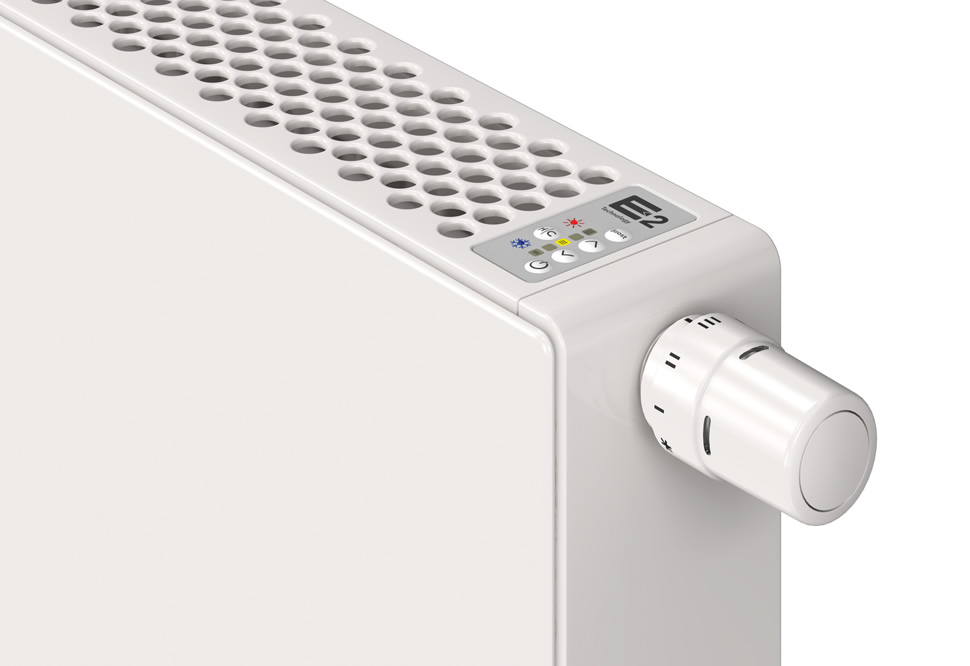

ULOW-E2, ısıtıcının özgün fonksiyonlarının ayarlandığı bir TOUCHPAD AYAR PANELİYLE donatılmıştır.

E2 Touchpad - control panel Termostat kafası

E2 Touchpad - control panel Sıcaklık skalası TERMOSTAT KAFASI

E2 Touchpad - control panel Ana şalter AÇIK / KAPALI

E2 Touchpad - control panel Isıtma sembolü, KIRMIZI

E2 Touchpad - control panel Soğutma sembolü, MAVI

E2 Touchpad - control panel Tuş YUKARI

E2 Touchpad - control panel Tuş AŞAĞI

E2 Touchpad - control panel Sıcaklık skalası TOUCHPAD

E2 Touchpad - control panel Boost tuşu

E2 Touchpad - control panel Heating / Cooling / hava sirkülasyon tuşu

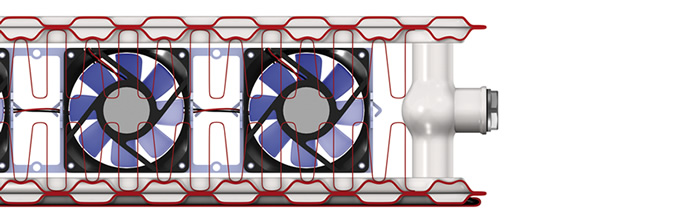

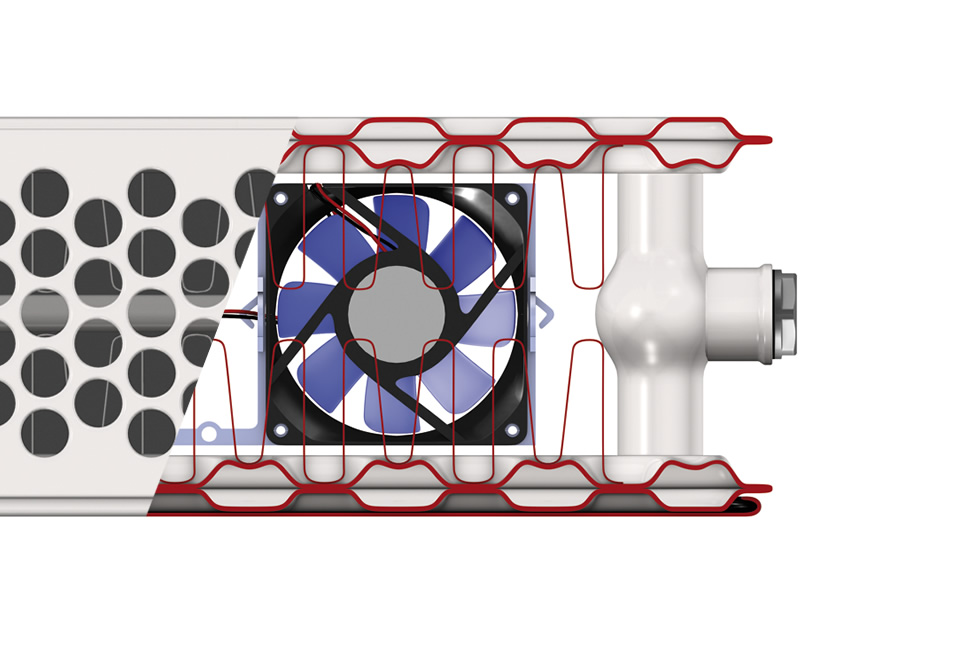

Fanlarla ısı yayım iyileştirmesi

Yüksek ışıma ısısı ve fanların ihtiyaç odaklı ısı yayımı iyileştirmesi sayesinde ULOW-E2 hızlı ısı verebilir ve tepki verme sürelerini kısaltabilir. Kışın gece ısı düşürme aşamaları veya oda havalandırmasından kaynaklı ısı kayıpları, sorunsuz ve en kısa sürede dengelenebilir.

Yaygın merkezi bağlantı teknolojisi

ULOW-E2 servis erişiminde büyük oranda alete gerek kalmadan servis erişimi söz konusudur Tüm fonksiyon üniteleri ve elektronik parçalar erişime açıktır ve geçmeli veya sıkmalı bağlantılar üzerinden kolayca monte edilir.

Bu da bakımda ve temizlikte maliyeti ve süreyi düşürür. Fanlar çok kolay biçimde yanlamasına çıkarılabilir ve yerleştirilebilir ve ardından E2 düşük sıcaklıklı ısıtıcı klasik bir düz ısıtıcı gibi temizlenebilir.

Yüksek tasarruf potansiyeli

Piyasadaki mevcut seçeneklere kıyasla, işletim maddesi sıcaklıklarının bariz şekilde düşürülmesinden dolayı yüksek enerji tasarrufu potansiyeli vardır.

ULOW-E2 ile komple ısıtma sistemi enerji bakımından daha verimli çalıştırılabilir.

Hızlı ısı verme ve kısa tepki verme süresi

Yüksek ışıma ısısı ve fanların ihtiyaç odaklı ısı yayımı iyileştirmesi sayesinde ULOW-E2 hızlı ısı verebilir ve tepki verme sürelerini kısaltabilir.

Kışın gece ısı düşürme aşamaları veya oda havalandırmasından kaynaklı ısı kayıpları, sorunsuz ve en kısa sürede dengelenebilir.

ULOW-E2 hem yeni inşaatlarda hem de termik tadilat yapılan binalarda kullanılabilir. Özellikle yenilenebilir enerji kaynaklarıyla birlikte (ısı pompası, güneş ısısı, yoğuşma kazanı vs.) düşük sıcaklıklı modern ısıtma sistemlerinde önemli bir parçadır.

ULOW-E2, tıpkı yerden ısıtma gibi aynı besleme sıcaklıklarıyla (40 °C’nin altına kadar) çalıştırılabildiği için sadece tek bir ısı kaynağıyla ortak kullanılması sorunsuz bir şekilde mümkündür.

Akıllı ayar ünitesi

ULOW-E2’de en önemli özellik, akıllı bir ayar ünitesiyle birlikte doğal ısı yayımını desteklemeye yarayan fan donanımıdır; söz konusu ayar ünitesi tam otomatik şekilde veya çalışma koşullarına ya da kullanıcının isteklerine göre statik ve dinamik mod arasında geçiş yapar.

Cihazın, statik modda da yüksek bir temel gücü olmasından dolayı, fanlar yalnızca ihtiyaç duyulduğunda devreye alınır.

Yüksek ışıma ısısı oranı

Salt konvektörlere kıyasla, ULOW-E2 daha yüksek bir ışıma ısısı oranına sahiptir; çünkü ön ve arka tarafında su kaplı plakalar bulunur.

Kolay kurulum

ULOW-E2 kuruluma hazır ürün olarak teslim edilir ve normal bir ısıtıcı gibi kolay, verimli, esnek ve ekonomik biçimde kurulur.

Tadilat yaparken bu husus önemlidir.

Teknik uzmana yönelik bilgiler

ULOW-E2’nin doğru kullanımıyla ilgili tüm önemli bilgileri burada bulabilirsiniz.

Fanlar hangi koşullar altında ısıtma modunda çalışır?

Konfor veya Boost modundan bağımsız olarak geri dönüş sıcaklığı, ölçülen oda sıcaklığından 3°C yüksek olmalı ve aynı zamanda ölçülen oda sıcaklığı ayarlanan nominal oda sıcaklığı değerinden düşük olmalıdır. İki koşuldan biri artık sağlanmadığında fanlar kapanır.

Fanlar hangi koşullar altında soğutma modunda çalışır?

Burada geri dönüş sıcaklığı ölçülen oda sıcaklığından 3 °C düşük olmalı ve aynı zamanda ölçülen oda sıcaklığı ayarlanan nominal oda sıcaklığı değerinden yüksek olmalıdır. İki koşuldan biri artık sağlanmadığında fanlar kapanır.

En önemli parametre ayarlarına nasıl erişilir?

Histerezis, Boost modu süresi, ölçülen oda sıcaklığının ofseti veya geri dönüş ve oda sıcaklığı arasındaki ofset gibi önemli parametreler bazı servis modlarında özel koşullara uyarlanabilir.

Bir bakışta ULOW-E2 düşük sıcaklıklı ısıtıcının avantajları

Türlere genel bakış

Verimli, ekonomik ve estetik düşük sıcaklıklı ısı transferiE2 teknolojisine sahip ULOW-E2 düşük dolaşım sıcaklıklıradyatör, düşük sıcaklıkta ısı transferini verimli, ekonomik veestetik biçimde yapabilen eşsiz bir ürün konseptidir.

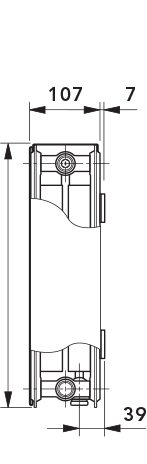

iki katlı

Height  Yükseklik 500 600 900
Width  Uzunluk 400 - 2000
Depth  Yapı derinliği 107

Kademelendirme: 200 mm'lik kademelerde tüm yapı boyları 400 mm ile başlar.

icon_anschluss  Bağlantılar: 4 x G 1/2 I.G. ve 2 x G 3/4 A.G. altta ortada

icon_max_betriebsdruck  Maks. aşırı çalışma basıncı: Normal tip: 10 bar

icon_max_betriebstemperatur  Maks. çalışma sıcaklığı: 60°C

icon_anschlussspannung  Koruma türü IP24 Bağlantı voltajı: 230V

Teknik veriler

ULOW-E2, hem iki borulu sistemler hem de tek borulu sistemler için (bir tek boru dağıtıcısı kullanarak) uygundur. Alttan yapılan merkezi bağlantıya ek olarak teknik bakımdan gelişmiş konsept sayesinde kompakt ısıtıcılardan bilinen diğer bağlantı seçenekleri (tek taraflı veya dönüşümlü bağlantı gibi) de mümkündür.

İki borulu sistemlere yönelik ısıtıcı, fabrikada ısıtıcının gücüne uygun kv değer ayarıyla teslim edilir.

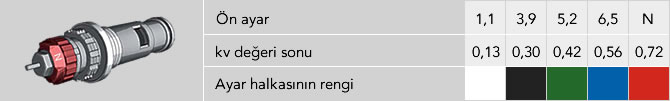

kv değeri tablosu

kv değeri sonu

Sistem basıncı altında da valf ayarının düzeltilmesi mümkündür.

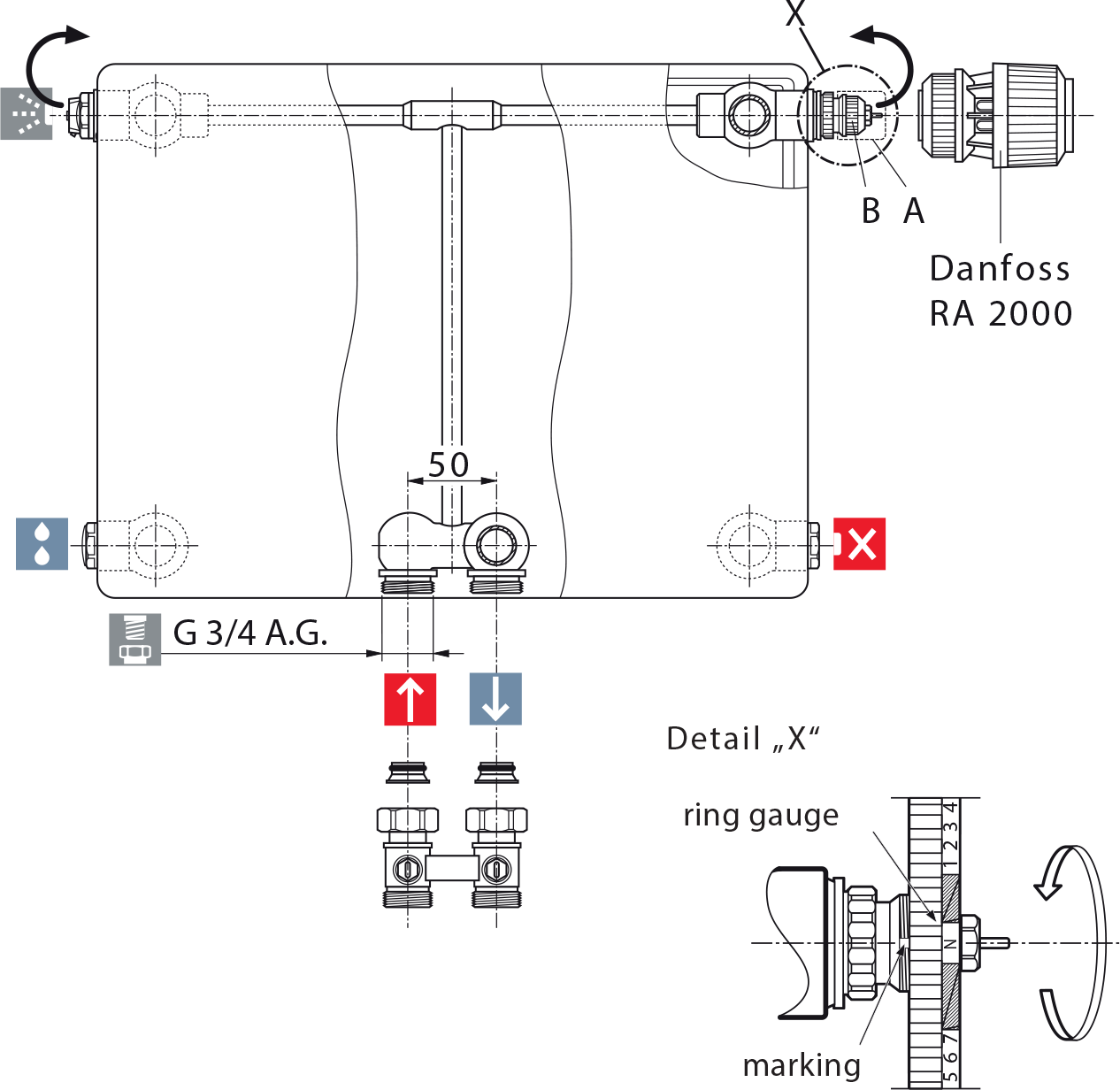

İki borulu işletim - Ayar bilgileri ve referans değerler

ULOW E2

Ayar bilgileri:
VOGEL&NOOT valf ısıtıcıları, iki borulu sistemler için fabrikada donatılmıştır. Isıtma gücünden bağımsız olarak her ısıtıcı önceden ayarlanmış bir valf ünitesiyle donatılmıştır. Ayrıca ön tarafta kv ön ayarı renkli olarak işaretlenmiştir.

Uyarı:
Özgün uyarlamaların gerekli olması halinde, önceden ayarlanmış kv değerleri ihtiyaca uygun biçimde değiştirilebilir. Montaj valfinin sağ taraftan sol tarafa değişimi her zaman yapılabilir. Isıtıcı, monte edilmiş şantiye başlığıyla teslim edilir. Şantiye başlığı (poz. A) söküldükten sonra Danfoss marka "RAX", "RA 2000" veya "RAW", Heimeier marka "VK", Herz marka "D", MNG marka "thera DA" ve Oventrop marka "UNI XD" termostat kafaları doğrudan montaj valfine (poz. B) monte edilebilir.

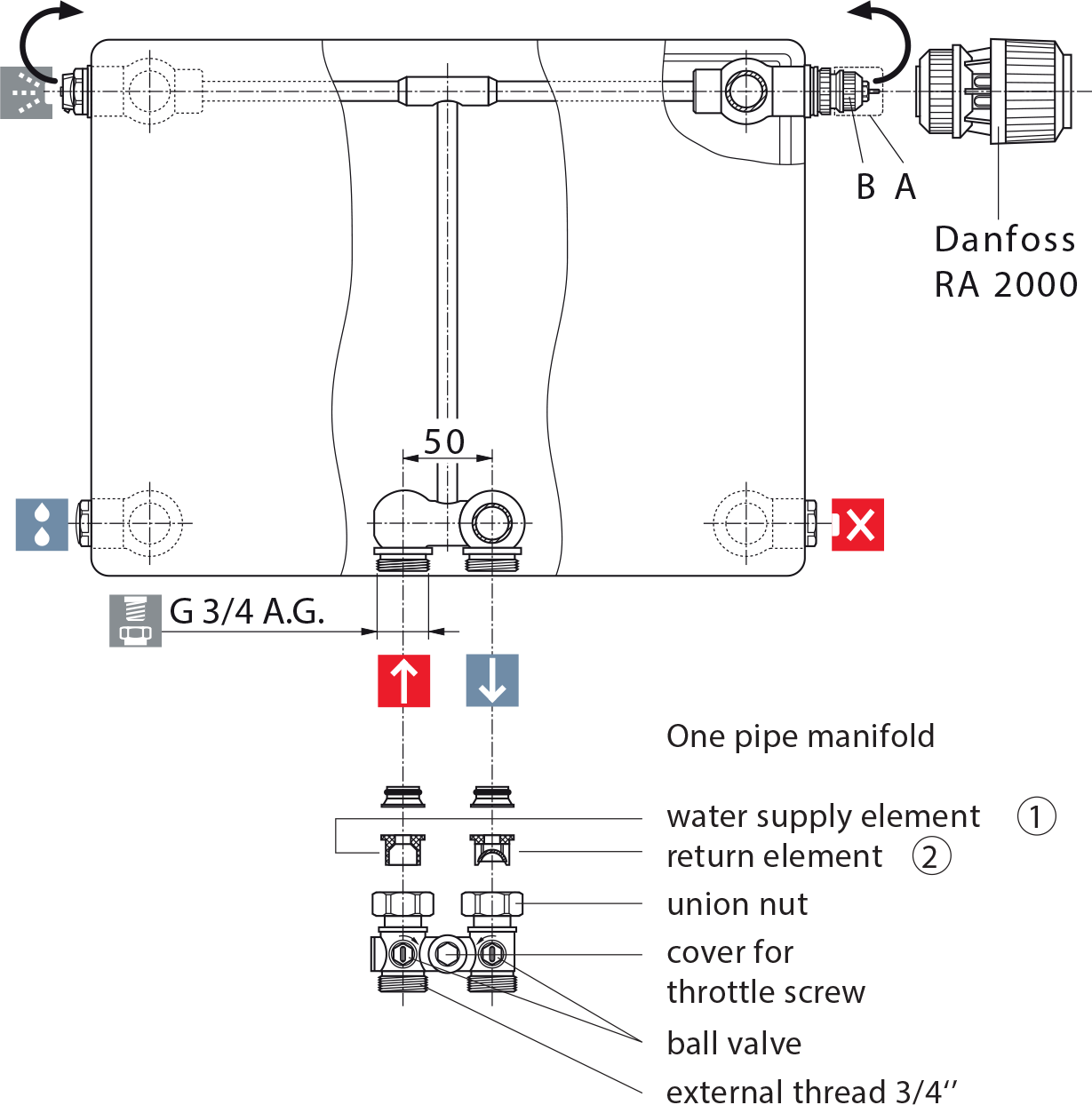

Tek borulu işletim - Ayar bilgileri ve referans değerler

ULOW E2

Isıtıcı, monte edilmiş şantiye başlığıyla teslim edilir. Şantiye başlığı (poz. A) söküldükten sonra Danfoss marka "RAX", "RA 2000" veya "RAW", Heimeier marka "VK", Herz marka "D", MNG marka "thera DA" ve Oventrop marka "UNI XD" termostat kafaları doğrudan montaj valfine (poz. B) monte edilebilir.

Dikkat: Tek boru dağıtıcısının montajında geri dönüş kısmının (2) geri dönüşe ve besleme kısmının (1) beslemeye takılmış olmasına dikkat edilmelidir. Montaj valfinin sağ taraftan sol tarafa değişimi her zaman yapılabilir.
